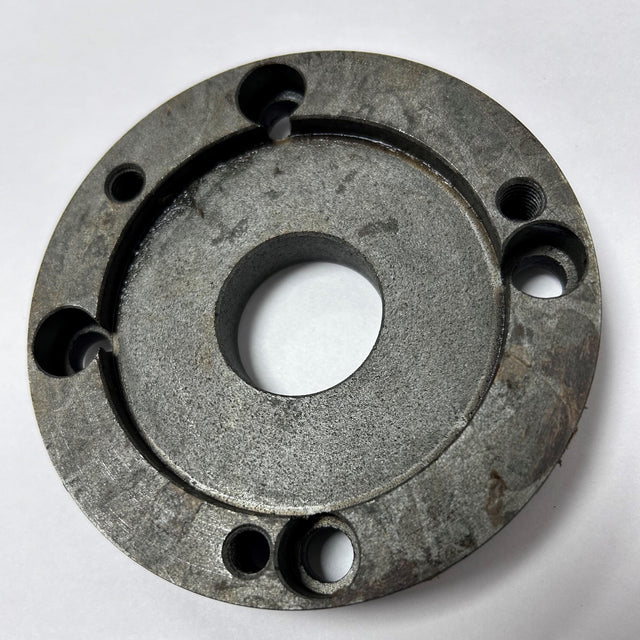

Grundplatte für Warco Drehmaschinen - 5443A 4-Backen für WM180

Rückplatte für Warco Drehmaschinen

Rückplatten ermöglichen die Montage von Spannzangenfuttern oder alternativen Drehfutter.

Erhältlich für eine große Auswahl an Warco Drehmaschinen, sowohl neue als auch alte – weitere Details entnehmen Sie bitte den Tabellen unten.

Rückplattenanbringung

• Rückplatten werden auf einer Seite passend für die jeweilige Drehmaschinenspindel bearbeitet und auf der Vorderseite unbearbeitet geliefert.

• Bohr- und Bearbeitungsarbeiten an der unbehandelten Vorderseite der Rückplatte sind erforderlich, um sie an Ihre spezielle Anwendung, d.h. das gewünschte Futter, anzupassen. Dies ist ein unkomplizierter Vorgang.

• Um absolute Präzision zu gewährleisten, ist es notwendig, einen passenden Zentrieransatz an der Rückplatte zu bearbeiten, der zur Aufnahme im hinteren Teil des Futters passt. Aufgrund der verschiedenen Futter-Lochkreise ist es auch notwendig, die Rückplatte zu bohren und gegebenenfalls zu gewinden, um das jeweilige zu montierende Futter aufzunehmen.

Rückplatten für aktuelle Warco Drehmaschinen

Drehmaschine	Artikel-Nr.	Durchmesser
WM 180	5443	100mm
WM 240 / 240B / 250V / 280V	5444	125mm
WM 290V (siehe Hinweise unten)	9513	160mm
GH600 / D250EL	9630	125mm
Mini / Super Mini	Mini-Rückplatte hier
GH1230 / 1236 / 1322 / 1330 / 1440	D1-4 Rückplatte hier
NUR WM250	5444A (125MM)

HINWEIS

5444 FÜR WM250V, WM240, WM240B UND WM280

5444A NUR FÜR WM250

Rückplatten für nicht mehr lieferbare Warco Drehmaschinen, solange der Vorrat reicht

Drehmaschine	Artikel-Nr.	Durchmesser
918 Metrisches Gewinde (38 x 4mm)	5424	100mm
918 Imperial Gewinde (1.5" x 8 tpi)	5583	100mm
1016 / 1022	5426	125mm

9611 für GH550, 160mm

Hinweis zur WM 290V

• Es gibt zwei verschiedene Versionen dieser Drehmaschine. Die Rückplatte auf dieser Seite ist mit der Drehmaschine mit der Artikelnummer 2900 kompatibel. Dies gilt für alle WM 290V, die vor 2022 verkauft wurden.

• Für die neuere Version der Drehmaschine mit der Artikelnummer 2900D ist die kompatible Rückplatte hier zu finden.

Spannzangenfutter

• Rückplatten eignen sich ideal zur Montage eines Spannzangenfutters an einer Drehmaschine.

• Spannzangenfutter in den Größen ER25, ER32 oder 5C hier erhältlich.

Weitere Rückplatten erhältlich

• Passend für Warco Mini Drehmaschinen

• Passend für D1-4 Drehmaschinen

• Passend für D1-3 Drehmaschinen

• Passend für Myford Drehmaschinen

• Passend für Boxford Drehmaschinen
