GH1322 Drehmaschine Getriebekopf mit DRO (240V)

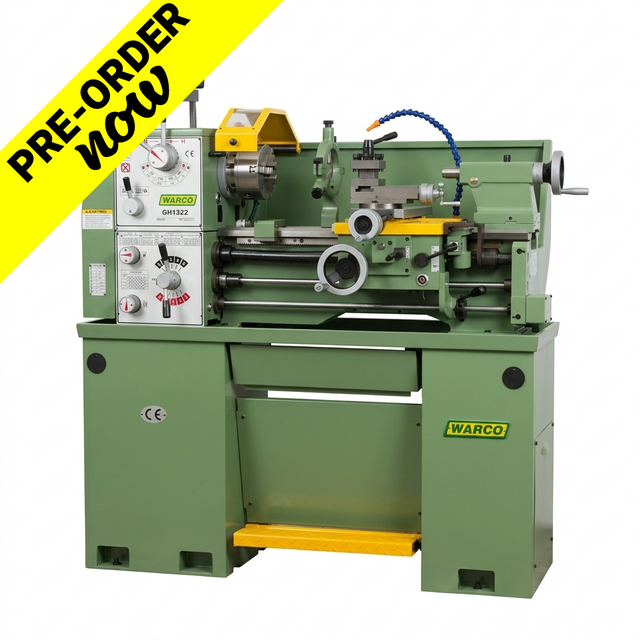

Warco GH1322 Getriebekopf-Drehmaschine mit DRO (240V)

Maschinen mit einem Gewicht von 500 kg oder mehr - der Lieferpreis variiert je nach Größe, Gewicht und Standort; Angebot vorbehalten.

Die Drehmaschinen der Warco GH1300 Serie bieten eine wirklich robuste, langlebige Konstruktion mit hervorragender Verarbeitungsqualität. Hochgenaue Präzisionsdrehmaschinen mit einer Vielzahl von Metallbearbeitungsanwendungen.

Von allen Drehmaschinen, die wir an Aus- und Weiterbildungseinrichtungen liefern, gehört die GH1322 zu unseren meistverkauften Modellen.

Erhältlich mit 1 oder 3 Phasen (240 V oder 440 V).

• GH1322 - Metrisch 1 Phase mit DRO ausgestattet (Artikel-Nr. 4009B DRO)
• GH1322 - Metrisch 3 Phasen mit DRO ausgestattet (Artikel-Nr. 4009A DRO)

Längere Version ebenfalls erhältlich

• GH1330 Serie hier - ähnlich der GH1322 auf dieser Seite, mit vergrößertem Spitzenabstand und Gesamtlänge.

Merkmale umfassen

• Induktionsgehärtete und geschliffene Bettführungen
• Gehärtete, präzisionsgeschliffene Spindelstockgetriebe sorgen für extrem leisen Betrieb
• D1-4 Spindel gelagert in Kegelrollenlagern
• Überlastkupplung für den Sattelvorschub

• Abnehmbare Spaltbrücke, gedübelt für genaue Neupositionierung

• Sicherer Niederspannungsstromkreis mit Überlastabschaltung
• Spindelbremse, extrem effektiv, bremst die Drehmaschine sofort von der höchsten Geschwindigkeit von 2000 U/min ab
• In einer Notfallsituation unterbricht die Bremse auch den elektrischen Antrieb
• Ausziehbarer Kühlmittel-/Spänebehälter
• Teleskopische Leitspindelabdeckungen
• Jeder einzelnen Maschine liegt ein Genauigkeitsprüfbericht bei
• Europäische elektrische Komponenten, Siemens oder Telemachanique
• Elektrischer Not-Aus-Schalter
• Tipptaster zur Unterstützung der Futterrotation über den gesamten Drehzahlbereich
• Dezentrale Reitstockpositionierung
• Unabhängige Vorschubwelle zum Sattel für Längs- und Quervorschub
• Einstellbare Keilleisten am Obersupport und Quersupport
• Gewindeanzeige
• Motorischer Längs- und Quervorschub, angetrieben durch eine spezielle Vorschubwelle
• Verriegelter Futterschutz und Getriebeabdeckung
• Optionales optisches Digitalanzeigesystem aus Glas.

Serienmäßige Ausstattung

• Untergestell
• 3-Backenfutter 160mm mit Innen- & Außenbacken
• 4-Backenfutter 200mm unabhängig
• Planscheibe 300mm
• 4-fach-Werkzeughalter
• Feste Lünette
• Mitlaufende Lünette
• Kühlsystem
• Mitlaufkörner
• Mikroverstellbarer Bettanschlag
• Beleuchtung
• Bedienungsanleitung und vollständige Ersatzteilliste
• Werkzeugkasten mit Wartungswerkzeugen

Spezifikation

Maschine: 4009BDRO	GH1322 240V
Produktdimensionen:
Gewicht	500kg
Breite x Tiefe x Höhe	1335 x 750 x 1330mm
Ablagelänge x -breite	N/A
Versandabmessungen
Länge x Breite x Höhe (ohne DRO)	1500 x 760 x 1500mm
Länge x Breite x Höhe (DRO-Version)	1500 x 760 x 1500mm
Leistung/Motor
Motorgröße	1.5kW
Kraftübertragung (GH) Getriebe oder (VS) variable Geschwindigkeit	GH
Spindeldrehzahlen (Anzahl: und erreichbare Drehzahlen)	8 Drehzahlen, 70, 115, 190, 300, 460, 755, 1255, 2000
Spannung (240V einphasig) (440V 3 Phasen)	240V und 3 Phasen verfügbar
Anschluss (Steckertyp)	3-poliger Stecker oder Kabel
Strom	50Hz, 3.2A
Hauptspezifikationen
Maximaler Schwingdurchmesser über Bett / Brücke	330mm / 450mm
Spitzenhöhe	165mm
Spitzenweite	525mm
Längsweg (Z)	325mm
Querverfahrweg (X)	165mm
Obersupportweg (Fein-Z)	70mm
Spindelkonus	MK5
Reitstockkonus	MK3
Reitstockpinolenhub	76mm
Spindelbohrung	38mm
Empfohlene Werkzeugschaftgröße für Spitzenhöhe	16mm
Metrische und zöllische Gewinde	Ja
Futteraufnahme	D1-4 Camlock
Spindellager / Antrieb	Kegelrollenlager
Weitere Spezifikationen
Herkunftsland	China
Garantie	12 Monate
Geschätzte Montage- und Einrichtungszeit	45 Min.
CE-zertifiziert	Ja, auf Anfrage erhältlich
Zusätzliche Produkte
Optionaler Ständer	N.A.
Optionales Digitalanzeigesystem (DRO)	8123
X-Achsenmessstab	200mm
Z-Achsenmessstab	350mm
Futteraufnahmegrößen	D1-4 Camlock
Abmessungen der Befestigungslöcher für Basis/Ablage A-B-C-D	A=350 B=250 C=765 D=90mm
